PRODUCT INFO

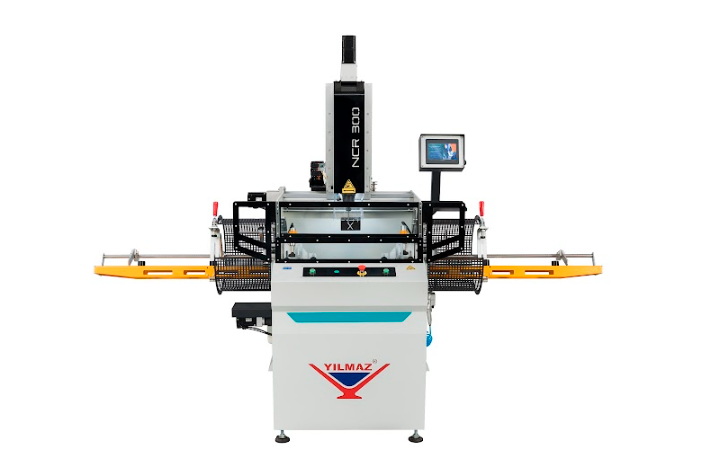

O novo conceito em tupias de controlo numérico (NC), esta tupia de cabeça única tem a capacidade de programar coordenadas X, Y, Z e C com motores servo-controlados de 4 eixos. É utilizada para o processamento de ranhuras para fechaduras, perfuração de puxadores, dobradiças, orifícios de espagnolette e abertura de ranhuras de escoamento de água em perfis de PVC e alumínio, o que significa que não há mais modelos.


WATCH PRODUCT VIDEO

CATALOGUE

STANDART ACCESORIES

  • Equipado com uma broca de corte Ø8 x L120 mm
  • 2 pinças pneumáticas horizontais e 2 pinças pneumáticas verticais
  • Sistema de lubrificação de ferramentas por pulverização
  • Múltiplos batentes de perfil à esquerda e à direita
  • Chaves de serviço (22 mm)
  • Chave de pinças
  • Equipamento de iluminação LED
  • Peças extensíveis para pinças
  • Aparelho de centragem de perfis
  • Pistola de ar

OPTIONAL ACCESSORIES

  • Máquina com PC industrial baseado em Windows e monitor a cores com ecrã tátil LCD de 15''''
  • Leitor de código de barras
  • Peças sobressalentes Ø8xL120 de carboneto, brocas de corte de lábio duplo
  • Peças sobressalentes Ø8xL120 de carboneto, fresas de lábio simples
  • Peças sobressalentes Ø8xL63 de carboneto, fresas de lábio simples
  • Pinças ER16 de substituição para brocas de Ø8 mm

RECURSOS GERAIS

  • Concebida para as operações diárias em PVC, alumínio e materiais de baixa liga para maquinar quatro superfícies ao mesmo tempo
  • Equipado com mecanismo de mesa servo-controlado para parar a mesa giratória e maquinar os perfis em ângulos entre os 0°/90°/180/270°
  • Possibilidade de maquinação de perfis até 2750 mm de comprimento através de batentes de comprimento multi-salto
  • Capacidade de maquinação: X: 300 mm, Y: 120 mm, Z: 115 mm
  • Largura de fixação do perfil (Wmax. / Wmin): 120 X 30 mm
  • Altura de fixação do perfil (Hmax. / Hmin.): 115 X 30 mm
  • Comprimento de fixação do perfil: (Lmax. / L min.): 2750 X 400 mm
  • Sistema de travagem eletrónico e pneumático para travar as quedas da cabeça e da mesa
  • Pinça para ferramentas ER 16
  • 2,2 kW, 3P, 400V Eixo (12.000 RPM)
  • Sistema de controlo PLC
  • Monitor a cores com ecrã tátil de 7''''

PRODUCT VIDEO

TECHNICAL SPECIFICATIONS TABLE

5.5 kW/20A / 400V AC 3P+PE / 50/60 Hz.
X: 300
Y: 120
Z: 115
12.000 RPM Ø8 x L120 mm
---
110 L/min
6-8 bar
163.5x281x218
600 Kg / 520 Kg
