DATI DEL PRODOTTO

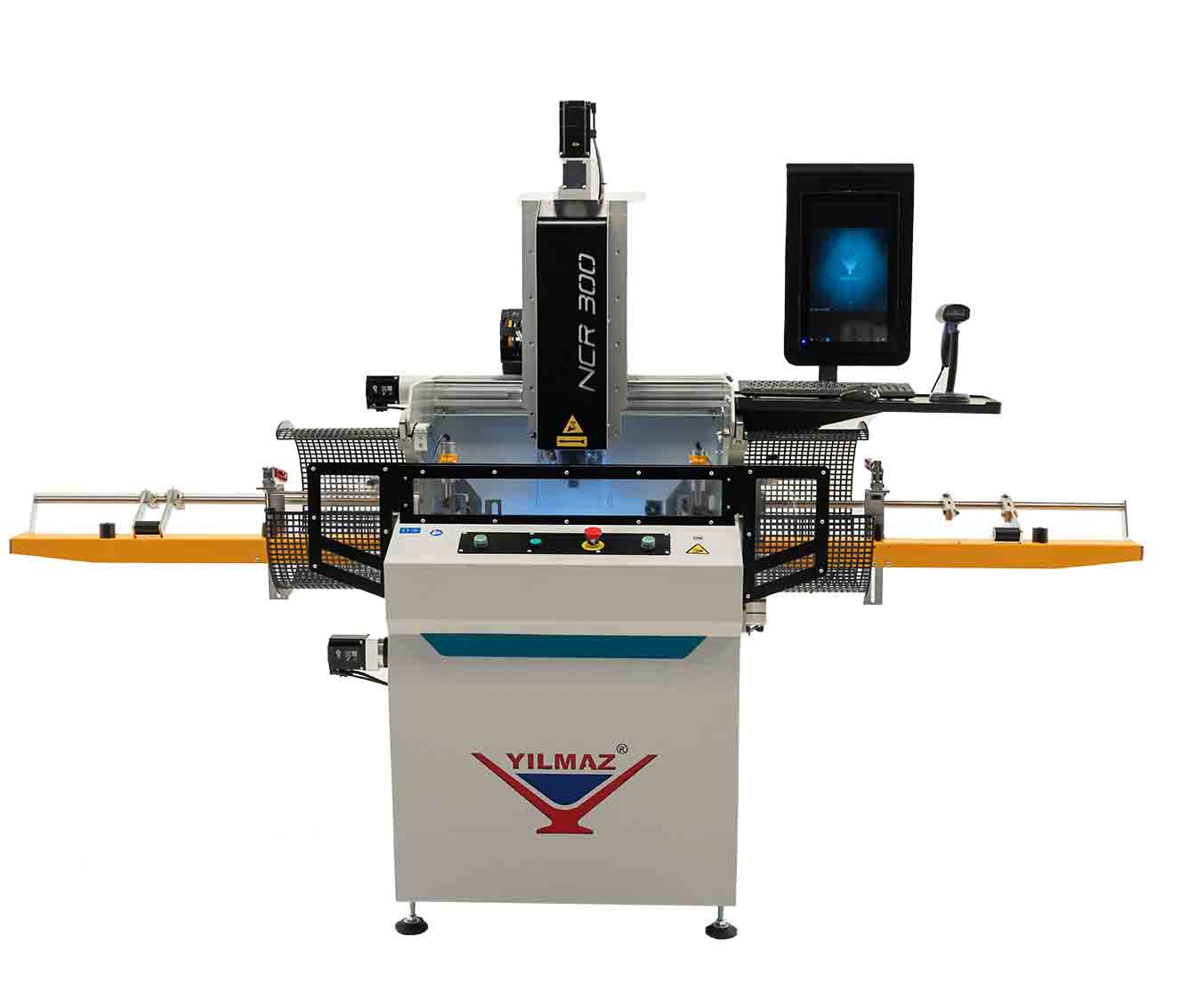

Il nuovo concetto di copiatrice a controllo numerico (NC), questa copiatrice monotesta ha la possibilità di programmare le coordinate X, Y, Z e C con motori a 4 assi servocontrollati. Viene utilizzata per la lavorazione di scanalature per serrature, foratura di maniglie, cerniere, fori per cremonesi e apertura di fessure per lo scarico dell'acqua su profili in PVC e alluminio.


GUARDA VIDEO DI PRODOTTO

CATALOGHI

STANDART ACCESORIES

  • Dotato di punta da taglio Ø8 x L120 mm
  • 2 morsetti pneumatici orizzontali e 2 morsetti verticali
  • Sistema di lubrificazione degli utensili a spruzzo
  • Arresti multipli del profilo destro e sinistro
  • Chiavi di servizio (22 mm)
  • Chiave a pinza
  • Apparecchiature di illuminazione a LED
  • Parti estensibili per morsetti
  • Apparecchio per il centraggio dei profili
  • Pistola ad aria compressa

ACCESSORI OPZIONALI

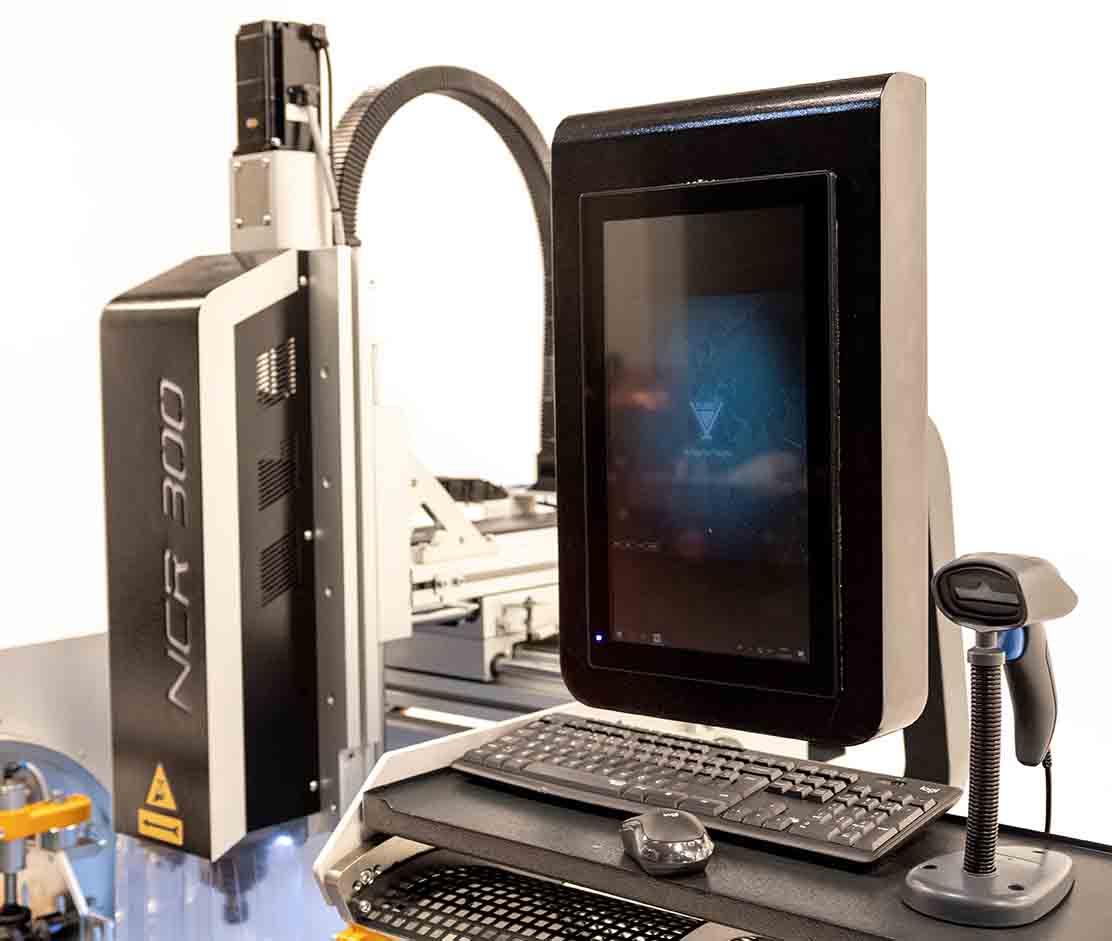

  • PC industriale basato su Windows e monitor LCD a colori touch screen da 15''''.
  • Lettore di codici a barre
  • Punte di ricambio Ø8xL120 in metallo duro, a doppio labbro
  • Punte di ricambio in metallo duro Ø8xL120, a labbro singolo
  • Punte di ricambio in metallo duro Ø8xL63, a labbro singolo
  • Pinze ER16 di ricambio per punte da taglio Ø8 mm

CARATTERISTICHE GENERALI

  • Progettata per le operazioni quotidiane su PVC, alluminio e materiali a bassa lega per lavorare quattro superfici contemporaneamente
  • Dotata di meccanismo del tavolo servocomandato per arrestare la tavola di tornitura e lavorare i profili con angoli compresi tra 0°/90°/180/270°.
  • Lavorabilità di profili fino a 2750 mm di lunghezza grazie a fermi di lunghezza multi pop-up
  • Capacità di lavorazione: X: 300 mm, Y: 120 mm, Z: 115 mm
  • Larghezza di serraggio del profilo (Wmax. / Wmin): 120 X 30 mm
  • Altezza di serraggio del profilo (Hmax. / Hmin.): 115 X 30 mm
  • Lunghezza di serraggio del profilo: (Lmax. / L min.): 2750 X 400 mm
  • Sistema di frenatura elettronico e pneumatico per trattenere le cadute della testa e del tavolo
  • Pinza portautensili ER 16
  • 2,2 kW, 3P, 400V Mandrino (12.000 giri/min)
  • Sistema di controllo PLC
  • Monitor a colori touch screen da 7''''

VIDEO DI PRODOTTO

TABELLA DELLE CARATTERISTICHE TECNICHE

5.5 kW/20A / 400V AC 3P+PE / 50/60 Hz.
X: 300
Y: 120
Z: 115
12.000 RPM Ø8 x L120 mm
---
110 L/min
6-8 bar
163.5x281x218
600 Kg / 520 Kg

ACCESSORI OPZIONALI
