ÜRÜN BİLGİSİ

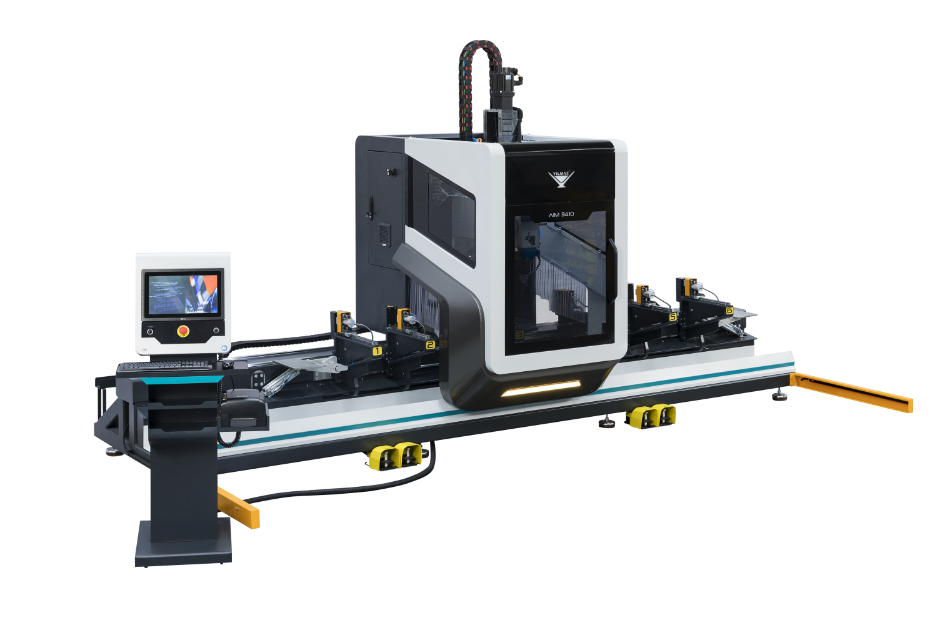

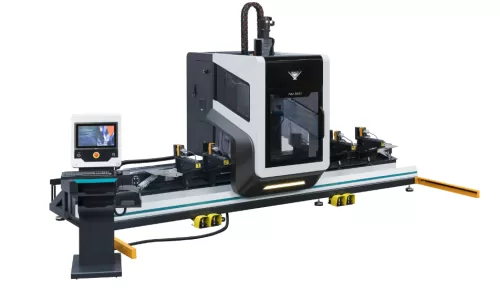

AIM 3410 piyasada kullanılmakta olan her türlü alüminyum & PVC profilleri frezeleme, delme, kılavuz çekme ve kesme işlemleri için özel olarak tasarlanmış CNC kontrollü 4 eksen bir makinedir. 4. eksen özelliği ile profillerin 3 yüzeyinde de işleme yapabilmektedir. 8 adet takım kapasiteli, hareketli ve sıralı tip magazin ile hızlı takım değiştirme sağlanmaktadır. Takım değiştirme zamanını minimuma indirmek amacı ile takım magazini hareketli işleme kafası üzerine monte edilmiştir. Makine maksimum 180 mm çaplı testeresi ile özellikle dış cephe uygulamalarında esnek bir işleme imkanı sağlar. Makinede otomatik mengene tarama ve mengene pozisyonlama özelliği mevcuttur. Makinenin ön tarafı iş parçasının işlenmesinin operatör tarafından takibini kolaylaştırmak için şeffaf polikarbon pencereli hareketli kapı ile donatılmıştır. Böylece operatörün güvenli çalışması sağlanmıştır.

STANDART AKSESUARLAR

  • CNC işleme programları için AIMCAM program
  • Klavye & maus seti
  • Makine etrafına güvenlik çiti
  • 4 x pnömatik mengene
  • 1 x pnömatik profil dayama, sol tarafta
  • Makine şasesi içinde talaş tavası
  • Makine şasesi içinde talaş tavası

OPSİYONEL AKSESUARLAR

  • Takım, pens ve takım tutucular kiti
  • Makinanın sağ tarafına ikinci referans profil dayama
  • Takım boyu ölçme sistemi
  • Testere kiti
  • El çarkı kumanda ünitesi
  • Talep üzerine ilave opsiyonlar

GENEL ÖZELLİKLER

  • 4 eksende CNC hareket sağlayan otomasyon sistemi
  • 7 adet standart takım ve 1 adet Ø 180 mm testere kapasiteli takım magazini
  • Otomatik mengene tarama ve taşıma özelliği
  • PLC kontrollü takım soğutma ünitesi

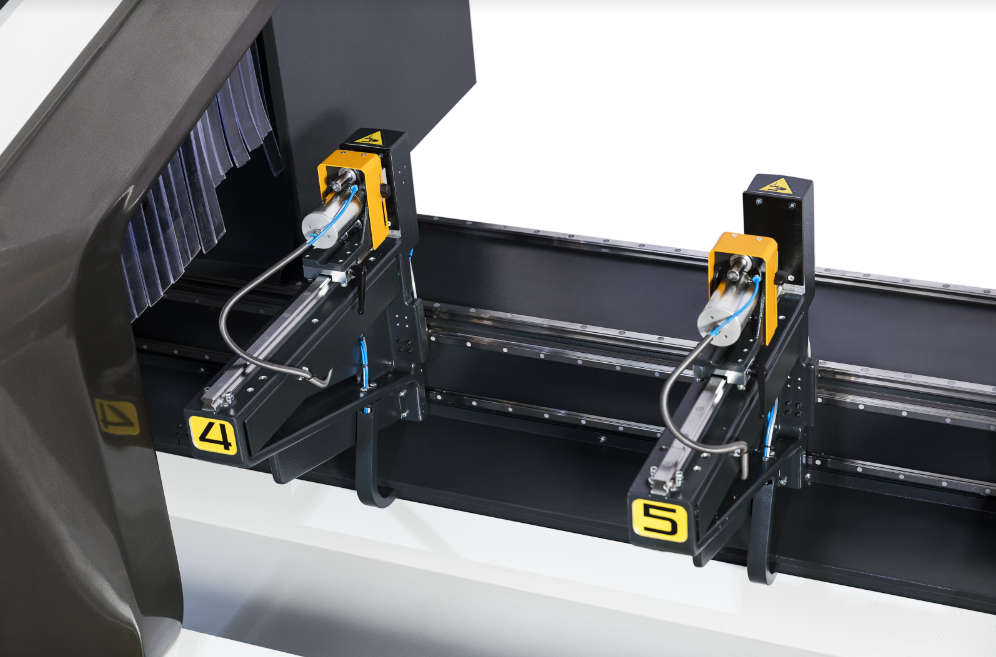

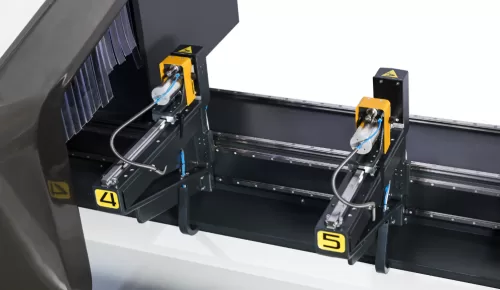

  • İş parçasını yakalamak için kullanılan 4 adet otomatik mengene

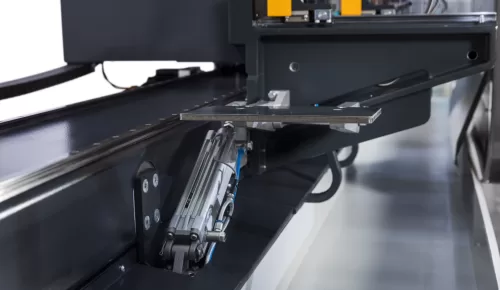

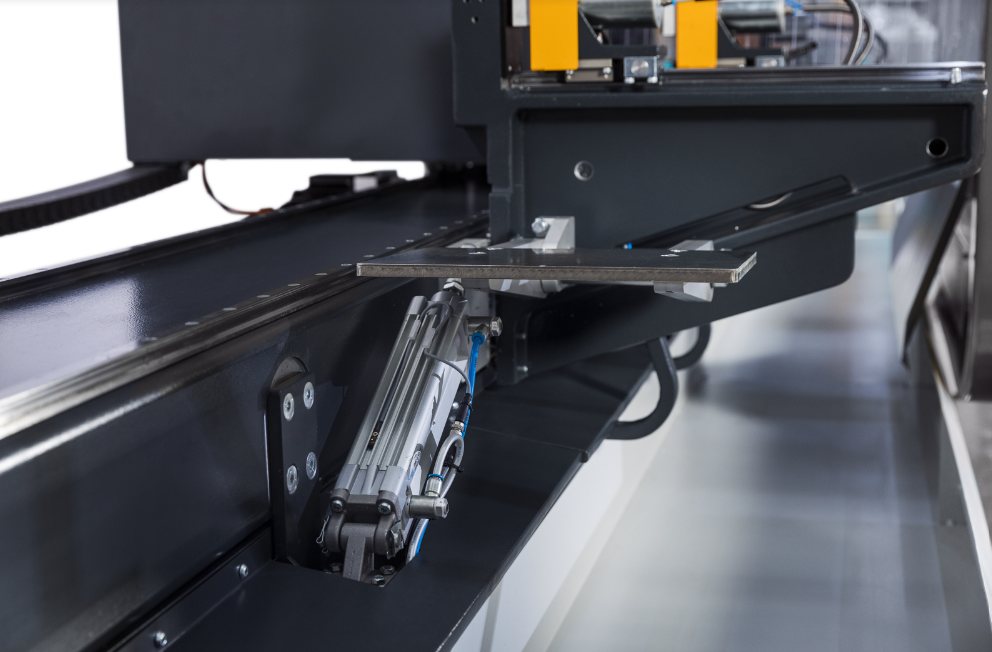

  • İş parçasını X yönünde sıfırlamak için kullanılan 1 adet pnömatik profil dayama (2. dayama opsiyon)
  • X, Y ve Z eksenleri için kartuş yağlama sistemi
  • Yilmaz mühendislik ekibi tarafından geliştirilmiş özel Cam Program
  • Operatör güvenlik bariyeri
  • 15’’ renkli operatör paneli
  • USB flaş bellek ile dışarıdan program transferi
  • Standart ISO ‘G’ kodlu programlama dili
  • Bilgisayar üzerinden uzak bağlantı imkanı ile teknik destek
  • Çoklu dil desteği
  • İşleme merkezi etrafında özel ses izolasyon kabini
  • Çelik konstrüksiyon gövde, dinamik ve rijit bir tasarıma sahip köprü
  • Kabin içi LED aydınlatma
  • Ayarlar ve manuel hareket için el çarkı kumanda ünitesi (opsiyon)

TEKNİK ÖZELLİKLER TABLOSU

11,5 kW / 25A 25 A 400V AC 3P+PE / 50/60 Hz.
24.000 RPM
24.000 RPM
D: Ø180 mm
d: Ø30 mm
250 L/min.
6-8 bar
241x516x285
1.850 Kg Kg / 1.850 Kg
