INFORMATION SUR LE PRODUIT

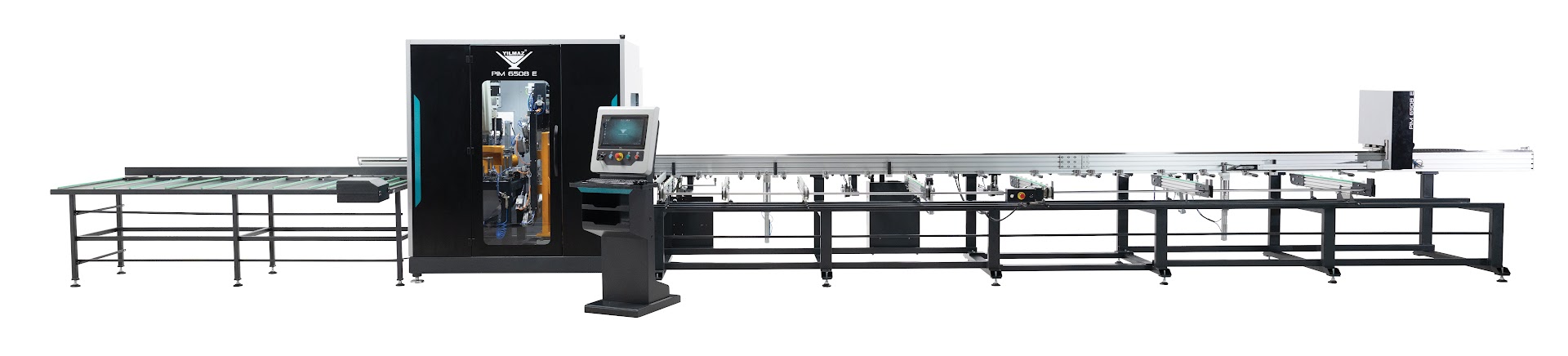

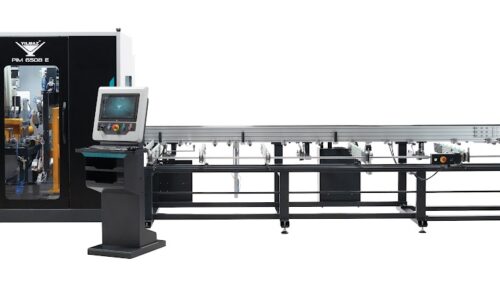

Le PIM 6508 SE est un centre d'usinage à commande numérique à 8 axes spécialement conçu pour usiner tous les types de profilés en PVC disponibles sur le marché. La machine peut effectuer toutes les opérations telles que le fraisage des quatre côtés des profilés en PVC, le perçage de trous de serrure, de canaux d'évacuation d'eau, de trous de charnières, de trous de poignées, le marquage, la découpe à la scie, etc. Le PIM 6508 SE dispose d'une fonction de programmation qui garantit un minimum de déchets et un maximum de production. Sept profilés en PVC peuvent être placés sur le convoyeur d'alimentation de la machine et un dispositif de serrage pneumatique à 3 axes les transfère vers le centre de fraisage et de découpe pour les opérations de fraisage et de découpe. L'unité de découpe peut découper les profilés en série à l'angle souhaité entre 45° et 135°. L'opérateur appose des codes-barres sur les profilés usinés afin de les préparer pour le soudage.


VOIR LA VIDÉO DU PRODUIT

ACCESSOIRES STANDARDS

  • Ensemble de 7 outils comprenant des fraises et des forets
  • Barrière de sécurité autour de la machine
  • Clavier et souris

ACCESSOIRES OPTIONNELS

  • Convoyeur à copeaux ouvert
  • Mécanisme de rotation du profilé
  • Aspirateur de copeaux KP 3500
  • Lame de scie de rechange Ø500 mm
  • Équipements logistiques pour atelier (voir documentation technique)
  • Ensemble de couteaux à pointe carbure Ø5xL95 mm

GENERAL FEATURES

  • Unités d’alimentation, de transport, de positionnement, de découpe et de transfert entièrement automatiques
  • Réalisation d’opérations telles que fraisage, perçage de trous de serrure, canal d’évacuation d’eau, perçage de trous de charnière, perçage de trous de poignée, marquage, découpe à la scie sur les quatre faces des profilés en PVC
  • Dispositif de maintien pneumatique à servocommande pour un positionnement précis du profilé
  • Compression horizontale et verticale de la pièce à usiner pendant le processus de découpe
  • Convoyeur d’entrée automatique avec une capacité de chargement de 5 profilés
  • Lame de scie à découpe par le bas servocommandée, pivotant entre 45⁰ et 135⁰, diamètre 500 mm
  • PC Windows et écran tactile LCD 15,6 pouces
  • Connexion à distance et assistance technique
  • Logiciel convivial compatible avec les programmes de CAO
  • Possibilité d’effectuer simultanément les opérations de fraisage et de découpe
  • Intégration facile avec des machines de soudage CNC, de nettoyage des angles et de vissage
  • Système automatique de reconnaissance des profilés de caisson et de battant
  • Système automatique de contrôle de la largeur et de la hauteur des profilés
  • Système de lubrification manuel et à cartouche
  • Contrôle de la pression pour la sécurité des lames de scie
  • Éclairage intérieur LED

VIDÉO PRODUIT

TABLEAU DES SPÉCIFICATIONS TECHNIQUES

11 kW 27 A / 400V AC 3P PE 50/60 Hz
18.000 RPM
8pc.x Ø5xL95
2440
RPM
D:500 mm
d:30 mm
6-8BAR 120 Lt/min
2.500x13.950
x2.200
